Express5800/53Xc Windows 2000 Professional

■ドライバのインストールと詳細設定

本体標準装備の各種ドライバのインストールとセットアップを行います。
ここで記載されていないドライバのインストールやセットアップについてはドライバに添付の説明書を参照してください。

[ネットワークアダプタの詳細設定]

標準装備のネットワークドライバは、自動的にインストールされますが、転送速度とDuplexモードの設定が必要です。以下の手順に従って設定してください。

ネットワークドライバを削除してしまった場合は、システムを再起動してください。自動的にインストールされます。

サービスの追加で、［ネットワークモニタ］を追加することをお勧めします。［ネットワークモニタ］は、［ネットワークモニタ］をインストールしたコンピュータが送受信するフレーム(またはパケット)を監視することができます。ネットワーク障害の解析などに有効なツールです。インストールの手順は、ユーザーズガイドを参照してください。また、必要に応じてプロトコルやサービスの追加/削除をしてください。［ネットワーク接続］からローカルエリア接続のプロパティダイアログボックスを表示させて行います。

「ローカルエリア接続のプロパティ」ダイアログボックスを開く。

[標準のスタートメニューモードの手順]

(1)	スタートメニューから[コントロールパネル]→[ネットワーク接続]→[ローカルエリア接続]をクリックする。
(2)	[プロパティ]をクリックする。

[構成]をクリックする。

[Broadcom NetXtreme Gigabit Ethernetのプロパティ]ダイアログボックスが表示されます。

[詳細設定]タブをクリックし、[リンク速度とデュプレックス]をハブの設定値と同じ値に設定する。

[Broadcom NetXtreme Gigabit Ethernetのプロパティ]ダイアログボックスの[OK]をクリックする。

以上で完了です。

＜PROSetがインストールされていない場合＞

「ローカルエリア接続のプロパティ」ダイアログボックスを開く。

[標準のスタートメニューモードの手順]

(1)	スタートメニューから[コントロールパネル]→[ネットワーク接続]→[ローカルエリア接続]をクリックする。
(2)	[プロパティ]をクリックする。

[クラシックスタートメニューモードの手順]

(1)	スタートメニューから[設定]→[ネットワーク接続]をクリックする。
(2)	[ローカルエリア接続]アイコンを右クリックし、メニューから[プロパティ]をクリックする。

[構成]をクリックする。

[Intel(R) PRO/1000 MT Network Connectionのプロパティ]ダイアログボックスが表示されます。

[詳細設定]タブをクリックし、[リンク速度とデュプレックス]をハブの設定値と同じ値に設定する。

[Intel(R) PRO/1000 MT Network Connectionのプロパティ]ダイアログボックスの[OK]をクリックする。

以上で完了です。

＜PROSetがインストールされている場合＞

「ローカルエリア接続のプロパティ」ダイアログボックスを開く。

[標準のスタートメニューモードの手順]

(1)	スタートメニューから[コントロールパネル]→[ネットワーク接続]→[ローカルエリア接続](Intel(R) PRO/1000 MT Network Connection)をクリックする。 [ローカルエリア接続の状態]ダイアログボックスが表示されます。
(2)	[プロパティ]をクリックする。

[クラシックスタートメニューモードの手順]

(1)	スタートメニューから[設定]→[ネットワーク接続]をクリックする。
(2)	[ローカルエリア接続]アイコン(Intel(R) PRO/1000 MT Network Connection)を右クリックし、ショートカットメニューから[プロパティ]をクリックする。

[構成]をクリックする。

[Intel PROSet]ダイアログボックスが表示されます。

[リンク]タブをクリックし、[リンク速度とデュプレックス]をHUBの設定値と同じ値に設定する。

[Intel PROSet]ダイアログボックスの[OK]をクリックする。

以上で完了です。

[オプションのネットワークボードのドライバ]

オプションのネットワークボード（N8104-111/103/112）を使用する場合は、下記のインストール方法に従って、ドライバのインストールをしてください。

[N8104-111]のボード名のドライバ
[<CD-ROMのドライブレター>:\WINNT\W2K\NS1\PRO100\WS03XP2K]

[N8104-103/112]のボード名のドライバ
[<CD-ROMのドライブレター>:\WINNT\W2K\NS1\PRO1000\WS03XP2K]

＜オプションボード用ネットワークドライバのインストール＞

オプションボード用のネットワークドライバのインストール手順を次に示します。

	1	デバイスマネージャを起動する。
	2	[イーサネットコントローラ]をダブルクリックする。ダイアログボックスが表示されます。
	3	[ドライバ]タブを選択し、[ドライバの更新]をクリックする。 [ハードウェアの更新ウィザード]が表示されます。
	4	[一覧または特定の場所からインストールする（詳細）]を選択し、[次へ]をクリックする。
	5	[次の場所で最適のドライバを検索する]を選択し、[次の場所を含める]にチェックを入れ、以下のどちらかを入力し[次へ]をクリックする。 [N8104-111]のボード名のドライバ [<CD-ROMのドライブレター>:\WINNT\W2K\NS1\PRO100\WS03XP2K] [N8104-103/112]のボード名のドライバ [<CD-ROMのドライブレター>:\WINNT\W2K\NS1\PRO1000\WS03XP2K] ドライバの検索が開始され、検索後インストールが始まります。しばらくすると、[ハードウェアの更新ウィザードの完了]画面が表示されます。
	6	[完了]をクリックする。以上で完了です。

[PROSet]

PROSetは、ネットワークドライバに含まれるネットワーク機能確認ユーティリティです。PROSetを使用することにより、以下のことが行えます。

－アダプタ詳細情報の確認
－ループバックテスト、パケット送信テストなどの診断
－ Teamingの設定

ネットワークアダプタ複数枚をチームとして構成することで、サーバに耐障害性に優れた環境を提供し、サーバスイッチ間のスループットを向上させることができます。このような機能を利用する場合は、PROSetが必要になります。PROSetをインストールする場合は、以下の手順に従ってください。

	1	「EXPRESSBUILDER」CD-ROMを光ディスクドライブにセットする。
	2	スタートメニューから[すべてのプログラム]、[アクセサリ]の順にポイントし、[エクスプローラ]をクリックする。
	3	「<CD-ROMのドライブレター>:\WINNT\W2K\NS1\PROSET\2KXPWS03」ディレクトリ内の「DXSETUP.EXE」アイコンをダブルクリックする。 [Intel(R) PROSet- Installshield ウィザード]が起動します。
	4	[次へ]をクリックする。
	5	[同意する]をクリックする。
	6	デフォルトのままで、[次へ]をクリックする。
	7	[インストール]をクリックする。［InstallShield ウィザードを完了しました］ウィンドウが表示されます。
	8	[閉じる]をクリックする。
	9	システムを再起動する。以上で完了です。

[グラフィックスアクセラレータドライバ]

本体またはグラフィックスアクセラレータボードに添付の説明書とディスク（フロッピーディスクかCD-ROM）を使用してドライバをインストール後、必要に応じて表示の設定などを行ってください。

[サウンドドライバ]

標準装備のサウンドドライバは、購入時にインストール済みです（システムの修復や再セットアップの際にも自動的にインストールされます）。

[USB2.0ドライバ]

USB2.0ドライバは、購入時にインストール済みです。システムの修復や再セットアップの際は、システムのアップデートを行うと自動的にインストールされます。

[SCSIコントローラ(N8103-65)を追加接続する場合]

システムにSCSIコントローラ(N8103-65)を追加接続する場合、OSのプラグアンドプレイ機能が動作しますが、ドライバは自動でインストールされません。以下の手順でドライバをインストールしてください。

ハードウェアの更新ウィザードが表示されますので、「このデバイスの既知のドライバを表示して、その一覧から選択する」を選択し、[次へ]をクリックする。

「検索しないで、インストールするドライバを選択する」を選択し、[次へ]をクリックする。

[ディスク使用(H)]をクリックする。

フロッピーディスクドライブにWindows 2000 OEM-DISK for EXPRESSBUILDERをセットして製造元のファイルのコピー元に「a:\」と入力し、[OK]をクリックする。

[INITIO INI-A10XU2W PCI SCSI Controller]を選択し、[次へ]をクリックする。

デジタル署名がない旨のポップアップが出る場合がありますが、システム上問題ありません。
[OK]をクリックしてください。

これでドライバのインストールは完了です。
画面の指示に従ってシステムを再起動してください。

[SCSIコントローラ(N8103-95)を追加接続する場合]

システムにSCSIコントローラ(N8103-95)を追加接続する場合、OSのプラグアンドプレイ機能が動作し、ドライバが自動でインストールされますが、その後、ドライバのアップデートが必要です。システムのアップデートを実施する事でドライバが適用されます。

■障害処理のためのセットアップ

障害が起きたとき、より早く確実に障害から復旧できるように、あらかじめ次のようなセットアップをしておいてください。

[メモリダンプ（デバッグ情報）の設定]

本装置内のメモリダンプ（デバッグ情報）を採取するための設定です。

メモリダンプの注意

●	メモリダンプの採取は保守サービス会社の保守員が行います。お客様はメモリダンプの設定のみを行ってください。
●	ここで示す設定後、障害が発生し、メモリダンプを保存するために再起動すると、起動時に仮想メモリが不足していることを示すメッセージが表示される場合がありますが、そのまま起動してください。起動し直すと、メモリダンプを正しく保存できない場合があります。

スタートメニューの［設定］をポイントし、［コントロールパネル］をクリックする。

［コントロールパネル］ダイアログボックスが表示されます。

［システム］アイコンをダブルクリックする。

［システムのプロパティ］ダイアログボックスが表示されます。

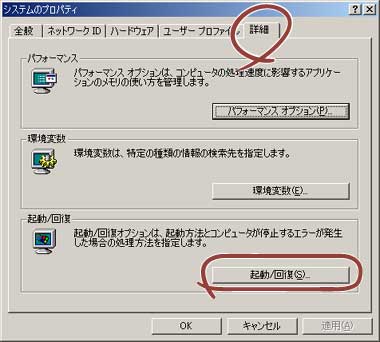

［詳細］タブをクリックする。

［起動/回復］をクリックする。

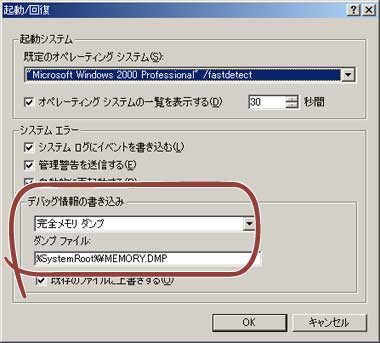

テキストボックスにデバッグ情報を書き込む場所を入力し、［OK］をクリックする。

<Dドライブに「MEMORY.DMP」というファイル名で書き込む場合>

D:\MEMORY.DMP

●	デバッグ情報の書き込みは［完全メモリダンプ］を指定することを推奨します。ただし、搭載メモリサイズが2GBを超える場合は、［完全メモリダンプ］を指定することはできません(メニューに表示されません)。その場合は、［カーネルメモリダンプ］を指定してください。
●	本装置に搭載しているメモリサイズ+12MB以上(メモリサイズが2GBを超える場合は、2048MB+12MB以上)の空き容量のあるドライブを指定してください。
●	メモリ増設により搭載メモリサイズが2GBを超える場合は、メモリ増設前にデバッグ情報の書き込みを［カーネルメモリダンプ］に変更してください。また、メモリ増設により採取されるデバッグ情報(メモリダンプ)のサイズが変わります。デバッグ情報(メモリダンプ)の書き込み先ドライブの空き容量を確認してください。

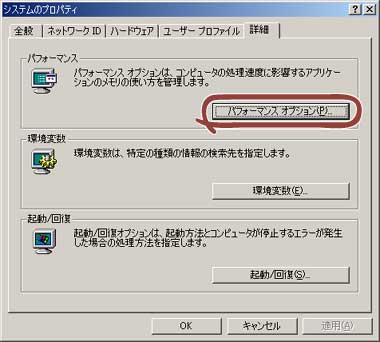

［パフォーマンスオプション］をクリックする。

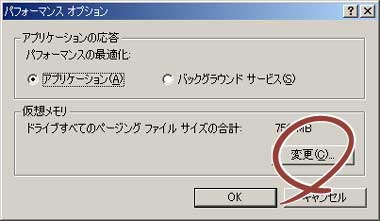

［仮想メモリ］ボックスの［変更］をクリックする。

［選択したドライブのページングファイルサイズ］ボックスの［初期サイズ］を［推奨］値以上に変更し、［設定］をクリックする。

［初期サイズ］は搭載しているメモリサイズの約1.5倍を目安に設定してください。

●	上記ページングファイルサイズはデバッグ情報（ダンプファイル）採取のための推奨サイズです。ブートボリュームには、ダンプファイルを格納するのに十分な大きさの初期サイズを持つページングファイルが必要です。また、ページングファイルが不足すると仮想メモリ不足により正確なデバッグ情報を採取できない場合があるため、システム全体で十分なページングファイルサイズを設定してください。
●	「推奨値」については、作成するパーティションサイズについてを参照してください。
●	メモリを増設した際は、メモリサイズに合わせてページングファイルを再設定してください。
●	障害発生時に備えて、事前にダンプスイッチを押して、正常にダンプが採取できることの確認を行うことをお勧めします。

［OK］をクリックする。

設定の変更内容によってはシステムを再起動するようメッセージが表示されます。メッセージに従って再起動してください。
