ESMPRO/ServerAgent Ver.4.3(Windows版)

インストールならびにセットアップの前に必ずお読みください。

ESMPRO/ServerAgentを動作させるためにはTCP/IPとTCP/IP関連コンポーネントのSNMPの設定が必要です。

■TCP/IPの設定

TCP/IPの設定についてはスタートメニューから起動するヘルプを参照してください。

■SNMPサービスの設定

■SNMPサービスのインストール

●Windows Vistaの場合

	1	[コントロールパネル]の[プログラムと機能]を開く。
	2	[Windowsの機能の有効化または無効化]をクリックする。
	3	Windowsの機能ウィンドウで、「SNMPの機能」のチェックボックスを塗りつぶし状態にする。
	4	[OK]をクリックする。有効化が始まります。

●Windows Vista以外の場合

	1	[コントロールパネル]の[プログラムの追加と削除]([アプリケーションの追加と削除])を開く。
	2	[Windows コンポーネントの追加と削除]をクリックする。
	3	Windows コンポーネントウィザードで「管理とモニタツール」を選択し、[詳細]をクリックする。
	4	「簡易ネットワーク管理プロトコル(SNMP)」のチェックボックスをチェックする。
	5	[次へ]をクリックする。ファイルのコピーが始まります。
	6	ファイルのコピー終了後、[完了]をクリックする。

■SNMPサービスの設定変更

[コントロールパネル]の[管理ツール]をダブルクリックする。

[管理ツール]の[サービス]を起動する。

サービス一覧から[SNMP Service]を選択し、[操作]メニューの[プロパティ]を選択する。

「SNMPのプロパティ」ダイアログボックスが表示されます。

[トラップ]プロパティシートの[コミュニティ名]ボックスに「public」または任意のコミュニティ名を入力し、[追加]をクリックする。

●	ESMPRO/ServerManager側の設定で受信するトラップのコミュニティをデフォルトの「*」から変更した場合は、ESMPRO/ServerManager側で新しく設定したコミュニティ名と同じものを入力します。
●	ESMPRO/ServerAgentからのトラップがESMPRO/ServerManagerに正しく受信されるためには、双方のコミュニティ名が一致する必要があります。

[トラップ送信先]の[追加]をクリックし、[IPホストまたはIPXアドレス]ボックスに送信先のESMPRO/ServerManagerマシンのIPアドレスを入力後、[追加]をクリックする。

トラップ送信先に指定されているIPアドレス（またはホスト名）をマネージャ通報（TCP/IP）の設定でも指定した場合、重複していることを警告するメッセージが表示されます。
この設定では、指定されているIPアドレス（またはホスト名）のESMPRO/ServerManagerに、アラートが重複して通報されます。

[セキュリティ]プロパティシートを表示し、以下の設定をする。

－	「受け付けるコミュニティ名」に手順4で入力したコミュニティを追加
－	その権利を「読み取り、作成」（「READ CREATE」）または「読み取り、書き込み」（「READ WRITE」）に設定
－	「すべてのホストからSNMPパケットを受け付ける」を選択

●	手順4で「public」以外のコミュニティ名を入力した場合は、「受けつけるコミュニティ名」にもその値を追加してください。
●	「受け付けるコミュニティ名」の権利を「読み取り、作成」(「READ CREATE」)または「読み取り、書き込み」(「READ WRITE」)以外の権利に設定すると、ESMPRO/ServerManagerからの設定や監視ができなくなります。

特定のホストからのSNMPパケットのみ受信するように設定する場合

「これらのホストからSNMPパケットを受け付ける」を選び、パケットを受信するホストのIPアドレスとESMPRO/ServerAgentをインストールするサーバのIPアドレスとループバックアドレス（127.0.0.1）を指定する。

ディスクアレイコントローラを接続可能な機種の場合、ループバックアドレス(127.0.0.1)を指定しないと、ディスクアレイコントローラの監視ができなくなります。

特定コミュニティからのSNMPパケットのみ受信するように設定する場合

SNMPパケットを受けつけるコミュニティ名をデフォルトの「public」から変更する。

●	コミュニティ名を変更した場合は、[コントロールパネル]からESMPRO/ServerAgentのコミュニティ変更登録を行う必要があります。コミュニティの変更登録には[全般]タブの[SNMPコミュニティ]リストボックスを使います。
●	ESMPRO/ServerManagerからのSNMPパケットをESMPRO/ServerAgent側で正しく受信できるようにするためにはESMPRO/ServerManager側の設定の送信コミュニティ名とESMPRO/ServerAgent側のSNMPサービスが受信するコミュニティ名を同じにしてください。

ネットワークの設定を終了する。

●	ESMPRO/ServerAgentの動作にはSNMPサービスが必須です。ESMPRO/ServerAgentをインストールした後にSNMPサービスを削除してしまった場合は、SNMPサービスをインストール後、ESMPRO/ServerAgentを再インストールしてください。
●	他社製ソフトウェアの中には、SNMPサービスの設定を変更してしまうものがあります。このようなソフトウェアがインストールされている状態で、ESMPRO/ServerAgentをインストールすると、ESMPRO/ServerAgentのサービスが正常に動作できない場合があります。このような場合は、SNMPサービスを削除して、SNMPサービスを再インストールしてください。その後、ESMPRO/ServerAgentと他社製ソフトウェアを再インストールしてください。
●	運用中にSNMPサービスの設定変更を行った場合、ディスクアレイコントローラの監視ができなくなる場合があります。このような場合は、「ESM Mylex Service」または「ESM AMI Service」、「ESMDiskArray」を再起動してください。

ファイアウォールの設定

ファイアウォールの設定が有効となっている場合、SNMPが使用するポート(161/UDP)がブロックされます。
このとき、ESMPRO/ServerManagerとESMPRO/ServerAgentは通信できなくなり、サーバの監視ができません。
以下の手順でポートの開放設定を行ってください。

●

Windows XP/Server 2003（サービスパック適用済み）の場合

[コントロールパネル]から[Windows ファイアウォール]をダブルクリックする。

[Windows ファイアウォール]のダイアログボックスが表示されます。

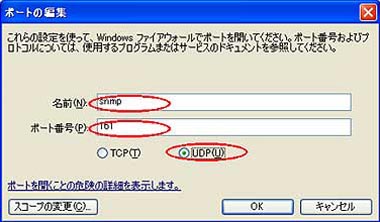

[例外]タブの、[ポートの追加]をクリックする。

名前	：snmp
ポート番号	：161
UDP	：選択

[OK]をクリックしてください。

[Windows ファイアウォール]のダイアログボックスを閉じる。

●

Windows Server 2003（サービスパック未適用）の場合

[コントロールパネル]から[ネットワーク接続]をダブルクリックする。

使用する接続を右クリックし、[プロパティ]をクリックする。

[詳細設定]タブの[設定]ボタンをクリックする。

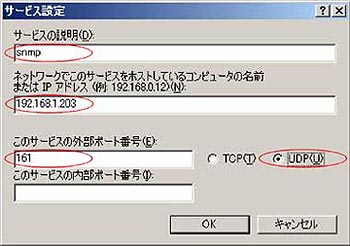

[サービス]タブの[追加]ボタンをクリックする。

サービスの説明	：	snmp
ネットワークでこのサービスをホストとしているコンピュータの名前またはIPアドレス	：	コンピュータの名前またはIPアドレスを入力
このサービスの外部ポート番号	：	161
UDP	：	選択

[OK]をクリックしてください。

[ネットワーク接続]ウィンドウを閉じる。

■システムのアップデート

ESMPRO/ServerAgentをインストールする場合は、事前にnecras.sysがインストールされている必要があります。necras.sysをインストールするには、装置に添付されているEXPRESSBUILDERのCD-ROMを使用してシステムのアップデートを行ってください。
システムのアップデートについては、ユーザーズガイドを参照してください。
necras.sysがインストールされていない場合は、以下のメッセージを表示してESMPRO/ServerAgentのセットアップを中止します。

「necras.sysがありません。
システムのアップデートを実行してから
再度インストールを行って下さい。」
