| テクニカルガイド | |||||
| Express5800/110Gd | |||||
| 《製品型番》 | |||||
| ≫N8100-1279Y | |||||
| ≫N8100-1280Y | |||||
| ≫N8100-1281Y | |||||
| (注意)記載のスペックは予告無しに変更する場合があります。 | |||||
| 2007年01月23日現在 | |||||

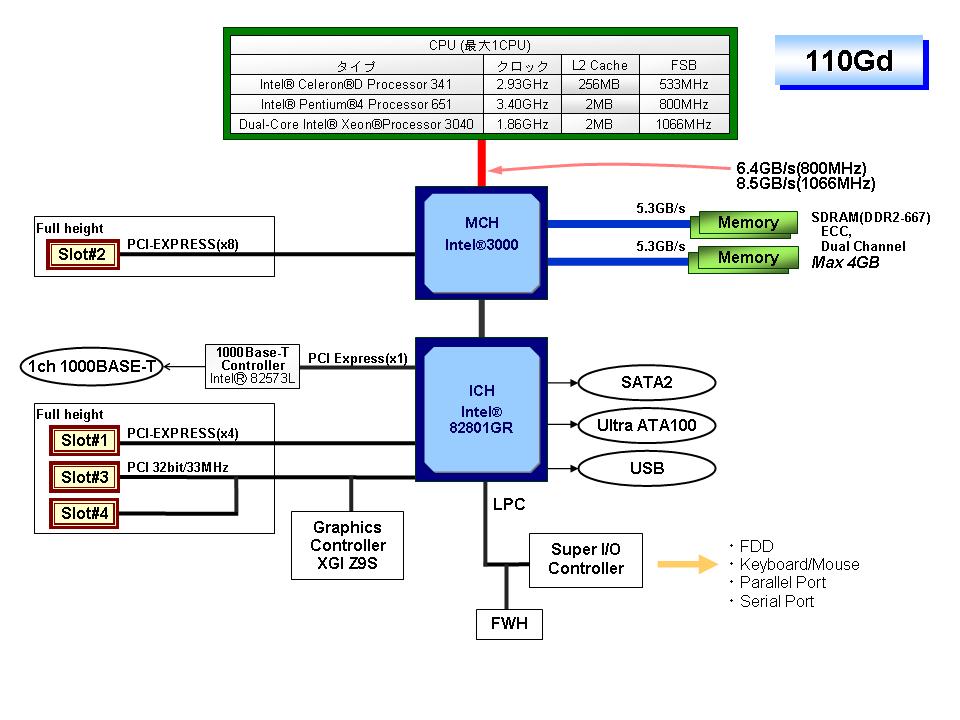

| アーキテクチャ図はこちら | |||||
| モデル名 | 110Gd | ||||
| ディスクレスモデル | |||||
| 型番 | N8100-1279Y | N8100-1280Y | N8100-1281Y | ||
| CPU | メーカ | Intel | |||
| 型式 | Intel® Celeron®D Processor 341 | Intel® Pentium®4 Processor 651 | Dual-Core Intel® Xeon®Processor 3040 |
||
| クロック周波数 | 2.93GHz | 3.40GHz | 1.86GHz | ||
| 実装個数 | 標準 | 1 | |||
| 最大 | 1 | ||||
| L1キャッシュ | 12K μops + 16KB *1 | 32KB instruction/ 32KB Data |
|||
| L2キャッシュ | 256KB | 2MB | 2MB | ||
| L3キャッシュ | - | ||||
| FSB周波数 | 533MHz | 800MHz | 1066MHz | ||
| CPUパッケージ/ソケット | LGA775 Socket | ||||
| ハイパースレッディング・テクノロジ− | - | 対応 *2 | - | ||
| Intel® 64 | 対応 | ||||
| バーチャライゼーション・テクノロジー | - | 対応 | |||
| デュアルコア | - | 対応 | |||
| 冷却方法 | FAN付きヒートシンク | ||||
| メモリ | 容量 | 標準 | 512MB (512MB × 1) | ||
| 最大 | 4GB *3(1GB × 4) | ||||
| 増設単位 | 1 | ||||
| スロット数 | 4 | ||||
| メモリアクセス方式 | Dual Channel *4 | ||||
| 誤り検出・訂正 | ECC | ||||
| オンラインスペアメモリ | - | ||||
| メモリミラーリング /メモリRAID |
- | ||||
| メモリホットプラグ | - | ||||
| メモリモジュール | DDR2-667 SDRAM DIMM | ||||
| ピン数 | 240ピン | ||||
| 動作クロック | 333MHz(差動) | ||||
| 駆動電圧 | 1.8V | ||||
| バッファ機能 | 無 | ||||
| BIOS | メーカ | Phoenix | |||
| バス | チップセットメーカ | Intel | |||
| チップセット名 | 3000 | ||||
| FSB周波数 | 533/800/1066MHz | ||||
| システムバス帯域 | 4.2GB/s | 6.4GB/s | 8.5GB/s | ||
| メモリバス帯域 | 5.3GB/s | ||||
| ビデオ | 実装形式 | オンボード | |||
| チップメーカ | XGI Technology社 | ||||
| チップ型式 | Volari™ Z9s | ||||
| ビデオRAM容量 | 32MB | ||||
| 解像度 (表示色) | 640×480(1677万色) 800×600(1677万色) 1024×768(1677万色) 1280×1024(1677万色) |
||||
| ストレージ | FDD | オプション | |||
| 光学式ドライブ | DVD-ROM
トレイロード型×1 (DVD:6倍速以上, 最大16倍速, CD:20倍速以上,最大40倍速) |
||||
| HDD | 標準 | オプション | |||
| 最大 | SATA接続: 2TB(500GB×4) | ||||
| ホットスワップ 対応 |
- | ||||
| ディスクアレイ | SATA接続: RAID0,1(標準)、RAID5(オプション) | ||||
| IDE | 実装形式 | オンボード | |||
| 規格 | Ultra ATA100(DVD-ROM接続) SATA(HDD接続) |
||||
| SCSI | 実装形式 | オプション | |||
| 規格 | - | ||||
| チャネル/ポート数 | - | ||||
| チップメーカ | - | ||||
| チップ型式 | - | ||||
| ネットワーク | 実装形式 | オンボード | |||
| 規格 | 1000BASE-T | ||||
| 最大伝送速度 | 1000/100/10Mbps | ||||
| チップメーカ | Intel | ||||
| チップ型式 | 82573L | ||||
| AFT/ALB (On Board 同士のみ) |
- | ||||
| PXEブート | 対応 | ||||
| 拡張ベイ | デバイスベイ (5.25") | 2 *5 | |||
| デバイスベイ (3.5") | 1 (FDD専用) | ||||
| ディスクベイ (2.5") | - | ||||
| ディスクベイ (3.5") | 1"ハイト × 4 | ||||
| 拡張スロット*A | PCI Express x8 | ショートサイズ × 1 | |||
| PCI Express x4 | ショートサイズ × 1 *6 | ||||
| PCI Express x1 | - | ||||
| PCI-X 64bit/266MHz (3.3V) | - | ||||
| PCI-X 64bit/133MHz (3.3V) | - | ||||
| PCI-X 64bit/100MHz (3.3V) | - | ||||
| PCI-X 64bit/66MHz (3.3V) | - | ||||
| PCI 64bit/66MHz (3.3V) | - | ||||
| PCI 64bit/33MHz (3.3V) | - | ||||
| PCI 64bit/33MHz (5V) | - | ||||
| PCI 32bit/33MHz (5V) | ロングサイズ × 2 | ||||
| PCI Express規格 | PCI Express 1.0a | ||||
| PCI-X規格 | - | ||||
| PCI規格 | PCI 2.3 | ||||
| AGP | - | ||||
| 入力装置 | キーボード | 109 型キーボード | |||
| マウス | 2 ボタンマウス(スクロール機能付き) | ||||
| 外部インタフェース *B | シリアルポート | D-sub 9ピン × 1 | |||
| パラレルポート | D-sub 25ピン × 1 | ||||
| ディスプレイ | ミニD-Sub 15ピン(アナログRGB) × 1 | ||||
| SCSI | - | ||||
| ネットワーク | RJ-45 × 1 | ||||
| キーボードポート | ミニDIN 6ピン × 1 | ||||
| マウスポート | ミニDIN 6ピン × 1 | ||||
| USBポート | Aシリーズ4ピン × 4(前面 × 2, 背面 × 2) (Ver2.0) | ||||
| ICMBポート | - | ||||
| その他 | - | ||||
| 規格/認定 | VCCI Class-B, WHQL | ||||
| サーバ管理機能 | ESMPRO/Server Manager, ESMPRO/Server Agent(Windows版) |
||||
| 筐体デザイン | ミニタワー | ||||
| 外形寸法 (W × D × H) | 173mm × 453mm × 448mm | ||||
| 標準質量 (最大構成時) | 14kg (20kg) | ||||
| 冷却ファン | 冗長対応 | - | |||
| ホットプラグ対応 | - | ||||
| 電源 | 電源モジュール | 380W電源 × 1 | |||
| 冗長機能 | - | ||||
| ホットプラグ対応 | - | ||||
| 電圧 | AC100V±10% | ||||
| 周波数 | 50/60±1Hz | ||||
| コンセント形状 | 並行二極アース付 | ||||
| 発熱量 | 724kJ/h | 778kJ/h | 598kJ/h | ||
| 最大消費電力 [皮相電力/有効電力] | 206VA/201W | 221VA/216W | 171VA/166 W | ||
| 最大消費電力 (待機時) [皮相電力/有効電力] *C | 141VA/136W | 150VA/145W | 105VA/100W | ||
| エネルギー消費効率 | 0.011(d 区分) | 0.0076(d 区分) | 0.0031(d 区分) | ||
| 環境条件 | 10〜35℃, 20〜80%(但し結露しない事) | ||||
| Microsoft Windows 2000 Server(SP4以降) *7 | |||||
| Microsoft Windows Server 2003, Standard Edition(SP1以降) *8 | |||||
| サポートOS *D | Microsoft Windows Server 2003 R2, Standard Edition | ||||
| Microsoft Windows Server 2003 R2, Standard x64 Edition | |||||
| Red Hat Enterprise Linux ES4(32bit) *9 | |||||
| *A 搭載可能なボードの奥行き | *1 命令キャッシュとしての「Execution Trace Cache」は | ||||
| Full Height PCI: | 12K uops (micro-operations) の容量、データキャッシュは | ||||
| ロングサイズ = 312mmまで | 16KBの容量 | ||||
| ショートサイズ = 173.1mmまで | *2 Windows 2000 Serverでは動作保証外 | ||||
| Low Profile PCI : | *3 標準実装のメモリを外した場合 | ||||
| MD1 = 119.9mmまで | *4 同一容量のメモリを2枚単位で増設した場合 | ||||
| MD2 = 167.6mmまで | *5 DVD-ROMで1スロット占有済み | ||||
| *B 特に記述のないものは背面に実装 | *6 スロット形状はx8、性能はx4 | ||||
| *C 待機時とはOS起動時ログイン前の | *7 Windows 2000 はSP4以降のみサポート | ||||
| 状態を示す | *8 Windows Server 2003(32bit)はSP1以降のみサポート | ||||
| *D Linux サポートに関する詳細情報は | |||||
| 以下URLを参照 | |||||
| <8番街> | |||||
| ・Linuxバンドルモデル | |||||
| http://www.express.nec.co.jp/linu x/supported/bundle.html |
|||||
