Express5800/110Gc テクニカルガイド


Express5800/110Gc

《製品型番》
N8100-1156Y
N8100-1157Y
N8100-1158Y


(注意)記載のスペックは予告無しに変更する場合があります。
2006年01月18日現在

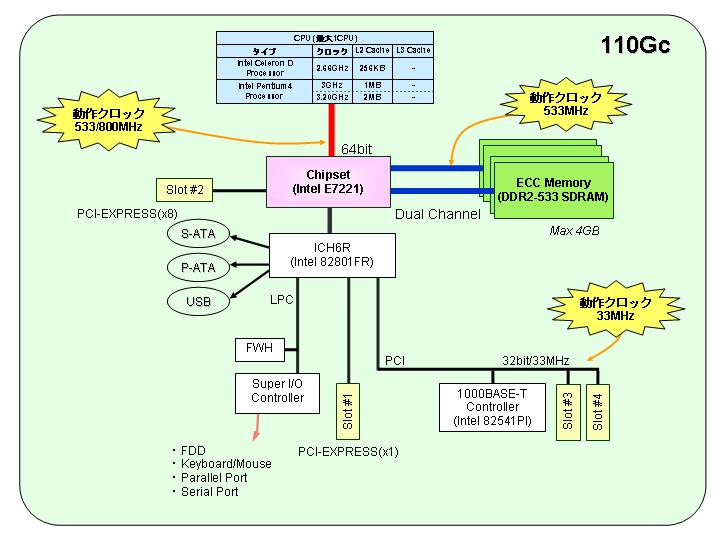

アーキテクチャ図はこちら
モデル名 110Gc
ディスクレスモデル
型番 N8100-1156Y N8100-1157Y N8100-1158Y
CPU メーカ Intel
型式 Intel
Celeron D Processor
Intel Pentium4 Processor
クロック周波数 2.66GHz 3GHz 3.20GHz
実装個数 標準 1
最大 1
CPUパッケージ/ソケット LGA775 Socket
ハイパー・スレッディング・テクノロジー - 対応 *1
インテル(R) エクステンデッド・メモリ64テクノロジ 対応
デュアルコア -
冷却方法 FAN付きヒートシンク
キャッシュメモリ L1キャッシュ (/CPU) 12K μops + 16KB *2
L2キャッシュ (/CPU) 256KB 1MB 2MB
L3キャッシュ (/CPU) -
L4キャッシュ (/バックボード) -
メモリ 容量 標準 256MB
(256MB × 1)
512MB
(512MB × 1)
最大 4GB *3(1GB×4)
増設単位 1
増設機会 3
スロット数 4
メモリアクセス方式 Dual Channel *4
誤り検出・訂正 ECC
メモリモジュール DDR2-533 SDRAM DIMM
ピン数 240ピン
動作クロック 533MHz
駆動電圧 1.8V
バッファ
オンラインスペアメモリ -
BIOS メーカ Phoenix
バス チップセットメーカ Intel
チップセット名 E7221
FSB周波数 533MHz 800MHz
システムバス幅 データ部 64bit
アドレス部 32bit
メモリバス幅 64bit / 128bit
I/Oバス幅 PCI:32bit
ビデオ 実装形式 オンボード
チップメーカ Intel
チップ型式 E7221内蔵
ビデオRAM容量 8MB
解像度 (表示色) 640×480 (1677万色)
800×600 (1677万色)
1024×768 (1677万色)
1280×1024 (1677万色)
ストレージ FDD 3.5"(2モード) × 1
CD-ROMドライブ トレイロード型 × 1 (18倍速以上、最大40倍速) *5
HDD 標準 オプション
最大 SATA接続: 1TB(250GB×4) *6
SCSI接続: 900GB (300GB×3) *7
ホットスワップ対応 SATA接続: 不可
SCSI接続: 対応(オプション*8)
ディスクアレイ SATA接続: RAID0,1(標準)、RAID5(オプション)
SCSI接続: RAID0,1,5(オプション)
ネットワーク 実装形式 オンボード
インタフェース 1000BASE-T × 1
最大伝送速度 1000/100/10Mbps
チップメーカ Intel
チップ型式 82541PI
AFT/ALB (On Board 同士のみ) -
PXEブート
IDE 実装形式 オンボード
インタフェース Ultra ATA100(CD-ROM接続)
SATA(HDD接続)
バス形式 PCI
SCSI 実装形式 オプション
バス形式 -
チャネル数 -
チップメーカ -
チップ型式 -
インタフェース -
拡張ベイ デバイスベイ (5.25") 2 *5 *9
デバイスベイ (3.5") -
ディスクベイ (2.5") -
ディスクベイ (3.5") 1"ハイト × 4
拡張スロット *A PCI-EXPRESS x8 ショートサイズ × 1
PCI-EXPRESS x4 -
PCI-EXPRESS x1 ショートサイズ × 1 *10
64bit/266MHz PCI-X (3.3V) -
64bit/133MHz PCI-X (3.3V) -
64bit/100MHz PCI-X (3.3V) -
64bit/66MHz PCI-X (3.3V) -
64bit/66MHz PCI (3.3V) -
64bit/33MHz PCI (3.3V) -
32bit/33MHz PCI (5V) フルサイズ × 2
PCI-EXPRESS規格 PCI EXPRESS 1.0a
PCI-X規格 -
PCI規格 PCI 2.3
AGP -
入力装置 キーボード 109 型キーボード
マウス 2 ボタンマウス(スクロール機能付き)
外部インタフェース *B シリアルポート D-sub 9ピン × 1
パラレルポート D-sub 25ピン × 1
ディスプレイ ミニD-sub 15ピン(アナログRGB) × 1
SCSI -
ネットワーク RJ-45 × 1
キーボードポート ミニDIN 6ピン × 1
マウスポート ミニDIN 6ピン × 1
USBポート Aシリーズ4ピン × 2 (Ver2.0)
ICMBポート -
その他 -
規格/認定 VCCI Class-A, WHQL
サーバ管理機能 ESMPRO/ServerManager,ServerAgent
筐体デザイン ミニタワー
外形寸法 (W × D × H) 173mm × 453mm × 448mm
質量 (最大) 14kg (20kg)
電源 電源モジュール 380W電源 × 1
冗長機能 不可
ホットプラグ対応 不可
電圧 AC100±10%
周波数 50/60±1Hz
コンセント形状 並行二極アース付
発熱量 1152kJ/h
冷却ファン 冗長対応 不可
ホットプラグ対応 不可
最大消費電力 (皮相電力/有効電力) 325VA/320W
エネルギー消費効率 0.013(J区分) 0.012(J区分) 0.011(J区分)
環境条件 10〜35℃, 20〜80% (但し結露しない事)
サポートOS Microsoft Windows 2000 Server
Microsoft Windows Server 2003, Standard Edition
Microsoft Windows Small Business Server 2003 *11
Red Hat Enterprise Linux ES4(32bit) *12
MIRACLE LINUX V3.0 *13

*1 Windows 2000 Serverでは動作保証外
*2 命令キャッシュとしての「Execution Trace Cache」は12K μops (micro-operations)の容量、データキャッシュは16KBの容量
*3 標準実装のメモリを外した場合
*4 同一容量のメモリを2枚単位で増設した場合
*5 ホットプラグ対応SCSIハードディスク使用時は、CD-ROM装置は10倍速以上、最大24倍速×1(DVD-ROM装置接続不可)となり、5インチデバイスベイは空き無しとなります(内蔵バックアップ装置増設不可)
*6 ディスクアレイコントローラ(SATA)を接続した場合
オンボードディスクアレイ機能(HostRAID)利用時は最大500GB(250GB×2)
*7 ホットプラグ対応SCSIハードディスクを接続した場合
*8 HDDデバイス実装キット[N8154-02]およびデバイスベイ変換キット[N8154-03]を搭載した場合
*9 CD-ROMで1スロット占有済み
*10 スロット形状はx4、性能はx1
*11 BTO組み込み対象外
*12 Red Hat Enterprise Linux ES4(32bit)がインストールされたセット型番のみ
BTO組込み対象
但し、ESMPRO/ServerManager,ServerAgentは添付されておりません
*13 MIRACLE LINUX V3.0がインストールされたセット型番のみBTO組込み対象
但し、ESMPRO/ServerManager,ServerAgentは添付されておりません
*A 特に記述のないものはFull Height PCI
(搭載可能なボードの奥行きサイズについて)
Full Height PCI : フルサイズ = 312mmまで, ショートサイズ = 173.1mmまで
Low Profile PCI : MD1 = 119.9mmまで, MD2 = 167.6mmまで
*B 特に記述のないものは背面に実装
