| モデル名 |

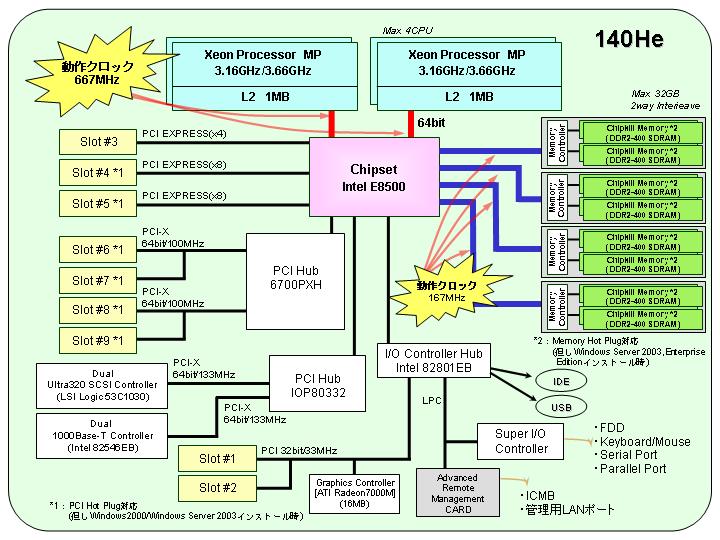

140He |
| ディスクレスモデル |
| 型番 |
N8100-1036 |
N8100-1037 |
| CPU |
メーカ |
Intel |
| 型式 |
64ビット Xeon Processor MP |
| クロック周波数 |
3.16GHz |
3.66GHz |
| 実装個数 |
標準 |
1 |
| 最大 |
4 |
| CPUパッケージ/ソケット |
INT-mPGA/604pin socket |
| ハイパー・スレッディング・テクノロジー |
対応 |
| インテル(R) エクステンデッド・メモリ64テクノロジ |
対応 |
| 冷却方法 |
ヒートシンク |
| キャッシュメモリ
|
L1キャッシュ (/CPU) |
12K μops + 8KB *1 |
| L2キャッシュ (/CPU) |
1MB |
| L3キャッシュ (/CPU) |
- |
| L4キャッシュ (/バックボード) |
- |
| メモリ |
容量 |
標準 |
2GB (1GB × 2) |
| 最大 |
32GB(2GB × 16) *2 |
| 増設単位 |
2 |
| 増設機会 |
8 |
| スロット数 |
16 |
| メモリアクセス方式 |
2Way Interleave |
| 誤り検出・訂正 |
ECC, Chipkill |
| メモリモジュール |
DDR2-400 SDRAM DIMM |
| ピン数 |
240ピン |
| 動作クロック |
400MHz |
| 駆動電圧 |
1.8V |
| バッファ |
有 |
| オンラインスペアメモリ |
個別対応(RPQ) |
| メモリミラーリング/メモリRAID |
対応 *3 |
| メモリホットプラグ |
対応 *4 |
| BIOS |
メーカ |
Phoenix |
| バス |
チップセットメーカ |
Intel |
| チップセット名 |
E8500 |
| FSB周波数 |
667MHz |
| システムバス幅 |
データ部 |
64bit |
| アドレス部 |
40bit |
| メモリバス幅 |
128bit |
| I/Oバス幅 |
PCI: 32bit, PCI-X: 64bit |
| ビデオ |
実装形式 |
オンボード |
| チップメーカ |
ATI |
| チップ型式 |
RADEON 7000M |
| ビデオRAM容量 |
16MB |
| 解像度 (表示色) |
640×480 (1677万色)
800×600 (1677万色)
1024×768 (1677万色)
1280×1024 (1677万色) |
| ストレージ |
FDD |
3.5"(2モード) × 1 |
| CD-ROMドライブ |
薄型トレイロード型 × 1 (10倍速以上, 最大24倍速) *5 |
| HDD |
標準 |
オプション |
| 最大 |
標準HDDケージ使用時：1.5TB (300GB × 5)
増設用HDDケージ[N8154-08]増設時：3.9TB(300GB × 13)
|
| ホットスワップ対応 |
可 |
| ディスクアレイ |
RAID0,1,5(標準)
キャッシュ用バッテリバックアップ標準搭載 *6 |
| ネットワーク |
実装形式 |
オンボード |
| インタフェース |
1000BASE-T × 2 |
| 最大伝送速度 |
1000/100/10Mbps |
| チップメーカ |
Intel |
| チップ型式 |
82546EB |
| AFT/ALB (On Board 同士のみ) |
対応 |
| PXEブート |
可 |
| IDE |
実装形式 |
オンボード |
| インタフェース |
Ultra ATA100 |
| バス形式 |
PCI |
| SCSI |
実装形式 |
オンボード |
| バス形式 |
PCI |
| チャネル数 |
2 |
| チップメーカ |
LSI Logic |
| チップ型式 |
53C1030 |
| インタフェース |
Ultra320 SCSI × 2 |
| 拡張ベイ |
デバイスベイ (5.25") |
2 |
| デバイスベイ (3.5") |
- |
| ディスクベイ (3.5") |
標準HDDケージ使用時：5
増設用HDDケージ[N8154-08]増設時：13 |
| 拡張スロット *A |
PCI-EXPRESS x8 |
フルサイズ × 2(ホットプラグ対応) |
| PCI-EXPRESS x4 |
フルサイズ × 1 *7 |
64bit/133MHz PCI-X (3.3V) |
- |
| 64bit/100MHz PCI-X (3.3V) |
フルサイズ × 4 (ホットプラグ対応) |
| 64bit/66MHz PCI-X (3.3V) |
- |
| 64bit/66MHz PCI (3.3V) |
- |
| 64bit/33MHz PCI (3.3V) |
- |
| 32bit/33MHz PCI (5V) |
フルサイズ × 2 |
| PCI-EXPRESS規格 |
PCI EXPRESS 1.0a |
| PCI-X規格 |
PCI-X 1.0b |
| PCI規格 |
PCI 2.3 |
| AGP |
- |
| 入力装置 |
キーボード |
109 型キーボード |
| マウス |
2 ボタンマウス |
| 外部インタフェース *B |
シリアルポート |
D-sub 9ピン×2(背面), RJ-45×1(前面) *8
|
| パラレルポート |
D-sub 25ピン × 1 |
| ディスプレイ |
ミニD-sub 15ピン(アナログRGB) × 1 |
| SCSI |
-
|
| ネットワーク |
RJ-45 × 2 |
| キーボードポート |
ミニDIN 6ピン × 1 |
| マウスポート |
ミニDIN 6ピン × 1 |
| USBポート |
前面：Aシリーズ4ピン × 1(Ver1.1) *9
背面：Aシリーズ4ピン × 2(Ver2.0)
|
| ICMBポート |
RJ-45 × 2 |
| その他 |
RJ-45 × 1 *10 |
| 規格/認定 |
VCCI Class-A, WHQL |
| サーバ管理機能 |
ESMPRO/ServerManager,ServerAgent |
| 筐体デザイン |
ミドルタワー |
| 外形寸法 (W × D × H) |
310mm × 740mm × 460mm *11 |
| 質量 (最大) |
47kg (75kg) |
| 電源 |
電源モジュール |
700W電源 × 3 (最大4) |
| 冗長機能 |
オプション |
| ホットプラグ対応 |
可 |
| 電圧 |
AC100±10% |
| 周波数 |
50/60±1Hz |
| コンセント形状 |
並行二極アース付 |
| 発熱量 |
6350kJ/h |
| 冷却ファン |
冗長対応 |
可 |
| ホットプラグ対応 |
可 |
| 最大消費電力 (皮相電力/有効電力) |
1800VA/1764W |
| エネルギー消費効率 |
0.018 (F区分) |
0.015 (F区分) |
| 環境条件 |
10〜35℃, 20〜80% (但し結露しない事) |
| サポートOS |
Microsoft Windows 2000 Server
Microsoft Windows 2000 Advanced Server
Microsoft Windows Server 2003, Standard Edition
Microsoft Windows Server 2003, Enterprise Edition |
N8100-1036
