| Express5800/120Mf
《製品型番》
 N8100-908
N8100-903 |
|
(注意)記載のスペックは予告無しに変更する場合があります。

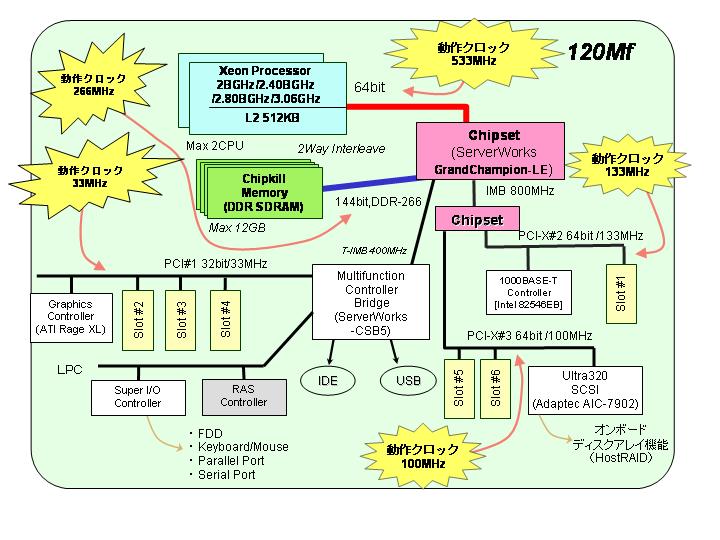

アーキテクチャ図はこちら
| モデル名 |
120Mf |
| ディスクレスモデル |
| 型番 |
N8100-908 |
N8100-903 |
| CPU |
メーカ |
Intel |
| 型式 |
Xeon Processor |
| クロック周波数 |
2.40BGHz |
3.06GHz |
| 実装個数 |
標準 |
1 |
| 最大 |
2 |
| CPUパッケージ/ソケット |
FC-mPGA2/604pin socket |
| ハイパー・スレッディング・テクノロジー |
対応 |
| 冷却方法 |
ヒートシンク |
| キャッシュメモリ
|
L1キャッシュ (/CPU) |
12K μops + 8KB *1 |
| L2キャッシュ (/CPU) |
512KB |
| L3キャッシュ (/CPU) |
- |
| L4キャッシュ (/バックボード) |
- |
| メモリ |
容量 |
標準 |
512MB (256MB × 2) |
| 最大 |
12GB *2(2GB × 6) |
| 増設単位 |
2 |
| 増設機会 |
2 |
| スロット数 |
6 |
| メモリアクセス方式 |
2Way Interleave |
| 誤り検出・訂正 |
ECC,
Chipkill |
| メモリモジュール |
DDR266
SDRAM DIMM |
| ピン数 |
184ピン |
| 動作クロック |
266MHz |
| 駆動電圧 |
2.5V |
| バッファ |
有 |
| オンラインスペアメモリ |
個別対応(RPQ) |
| BIOS |
メーカ |
Phoenix |
| バス |
チップセットメーカ |
ServerWorks |
| チップセット名 |
GrandChampion-LE |
| FSB周波数 |
533MHz |
| システムバス幅 |
データ部 |
64bit |
| アドレス部 |
32bit |
| メモリバス幅 |
128bit |
| I/Oバス幅 |
PCI:
32bit, PCI-X: 64bit |
| ビデオ |
実装形式 |
オンボード |
| チップメーカ |
ATI |
| チップ型式 |
Rage XL |
| ビデオRAM容量 |
8MB |
| 解像度 (表示色) |
640×480 (1677万色)
800×600 (1677万色)
1024×768 (1677万色)
1280×1024 (1677万色) |
| ストレージ |
FDD |
3.5"(2モード) × 1 |
| CD-ROMドライブ |
トレイロード型 × 1 (20倍速以上, 最大48倍速) *3 |
| HDD |
標準 |
オプション |
| 最大 |
SCSI: 1,465GB (146.5GB × 10) *4 |
| ホットプラグ対応 |
可 |
| ディスクアレイ |
オンボード:RAID0,1,0+1(標準) |
| ネットワーク |
実装形式 |
オンボード |
| インタフェース |
1000BASE-T × 2 |
| 最大伝送速度 |
1000/100/10Mbps |
| チップメーカ |
Intel |
| チップ型式 |
82546EB |
| AFT/ALB (On Board 同士のみ) |
対応 |
| IDE |
実装形式 |
オンボード |
| インタフェース |
Ultra ATA100 |
| バス形式 |
PCI |
| SCSI |
実装形式 |
オンボード |
| バス形式 |
PCI |
| チャネル数 |
2 |
| チップメーカ |
Adaptec |
| チップ型式 |
AIC-7902 |
| インタフェース |
Ultra320
SCSI × 2 |
| 拡張ベイ |
デバイスベイ (5.25") |
3 *5 *6 |
| デバイスベイ (3.5") |
- |
| ディスクベイ (3.5") |
1"ハイト ×
10 *4 |
| 拡張スロット *A |
64bit/133MHz PCI-X (3.3V) |
フルサイズ ×
1 |
| 64bit/100MHz PCI-X (3.3V) |
フルサイズ ×
2 |
| 64bit/66MHz PCI (3.3V) |
- |
| 64bit/33MHz PCI (3.3V) |
- |
| 32bit/33MHz PCI (5V) |
フルサイズ ×
3 |
| PCI-X規格 |
PCI-X 1.0 |
| PCI規格 |
PCI 2.2 |
| AGP |
- |
| 入力装置 |
キーボード |
109 型キーボード |
| マウス |
2 ボタンマウス |
| 外部インタフェース *B |
シリアルポート |
D-sub 9ピン × 2 (前面 × 1,背面 × 2) *7 |
| パラレルポート |
D-sub 25ピン × 1 |
| ディスプレイ |
ミニD-sub 15ピン(アナログRGB) × 1 |
| SCSI |
D-sub ハーフピッチ68ピン × 1 (Ultra320 SCSI)
|
| ネットワーク |
RJ-45 × 2 |
| キーボードポート |
ミニDIN 6ピン × 1 |
| マウスポート |
ミニDIN 6ピン × 1 |
| USBポート |
Aシリーズ4ピン × 4 (前面 × 1,背面 × 3) (Ver1.1)
|
| ICMBポート |
- |
| その他 |
- |
| 規格/認定 |
VCCI Class-A, WHQL |
| サーバ管理機能 |
ESMPRO/ServerManager,ServerAgent |
| 筐体デザイン |
ミドルタワー |
| 外形寸法 (W × D × H) |
321mm × 682mm × 447mm |
| 質量 (最大) |
28kg (44kg) |
| 電源 |
電源モジュール |
350W電源 ×
2 (最大3) |
| 冗長機能 |
オプション |
| ホットスワップ対応 |
可 |
| 電圧 |
AC100±10% |
| 周波数 |
50/60±1Hz |
| コンセント形状 |
並行二極アース付 |
| 発熱量 |
1872kJ/h |
| 冷却ファン |
冗長対応 |
可 |
| ホットスワップ対応 |
可 |
| 最大消費電力 (皮相電力/有効電力) |
530VA/520W |
| エネルギー消費効率 |
0.037 (J区分) |
0.029 (J区分) |
| 環境条件 |
10〜35℃, 20〜80% (但し結露しない事) |
| サポートOS |
Microsoft Windows 2000 Server
Microsoft Windows 2000 Advanced Server
Microsoft Windows Server 2003, Standard Edition
Microsoft Windows Server 2003, Enterprise Edition
|
| *1 |
命令キャッシュとしての「Execution Trace Cache」は12K μops (micro-operations)の容量、データキャッシュは8KBの容量 |
| *2 |
標準実装のメモリを外した場合 |
| *3 |
IDE接続 |
| *4 |
増設用HDDケージを使用した場合 |
| *5 |
CD-ROMで1スロット占有済 |
| *6 |
ラックコンバージョン時は1スロットのみ使用可能 |
| *7 |
前面1/背面1は排他利用 |
|
|
| *A |
特に記述のないものはFull Height PCI
(搭載可能なボードの奥行きサイズについて)
Full Height PCI : フルサイズ = 312mmまで, ショートサイズ = 173.1mmまで
Low Profile PCI : MD1 = 119.9mmまで, MD2 = 167.6mmまで |
| *B |
特に記述のないものは背面に実装 |
|
|
