Express5800/120Lg

《製品型番》
N8100-897
N8100-898
N8100-899


(注意)記載のスペックは予告無しに変更する場合があります。
2003年07月30日現在

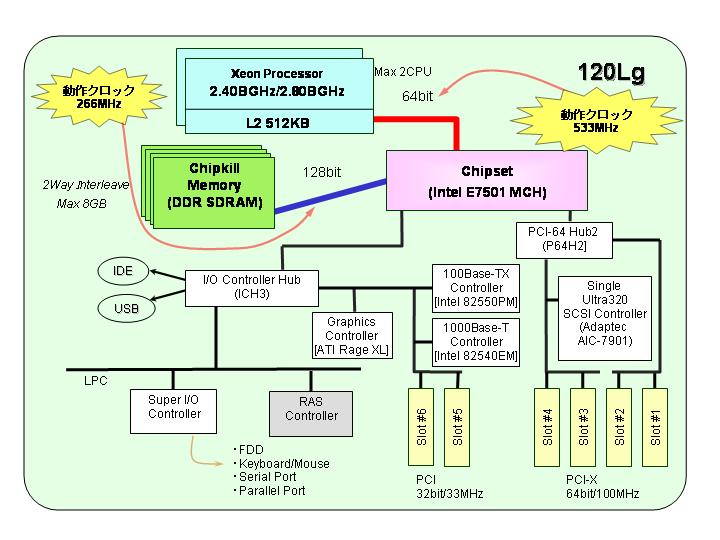

アーキテクチャ図はこちら
モデル名 120Lg
ホットプラグ
ライトモデル
ホットプラグモデル
型番 N8100-897 N8100-898 N8100-899
CPU メーカ Intel
型式 Xeon Processor
クロック周波数 2.40BGHz 2.80BGHz
実装個数 標準 1
最大 2
CPUパッケージ/ソケット FC-mPGA2/604pin socket
ハイパー・スレッディング・テクノロジー 対応
冷却方法 ヒートシンク
キャッシュメモリ L1キャッシュ (/CPU) 12K μops + 8KB *1
L2キャッシュ (/CPU) 512KB
L3キャッシュ (/CPU) -
L4キャッシュ (/バックボード) -
メモリ 容量 標準 512MB(256MB×2)
最大 8GB *2(2GB × 4)
増設単位 2
増設機会 1
スロット数 4
メモリアクセス方式 2Way Interleave
誤り検出・訂正 ECC,Chipkill
メモリモジュール DDR266 SDRAM DIMM
ピン数 184ピン
動作クロック 266MHz
駆動電圧 2.5V
バッファ
オンラインスペアメモリ -
BIOS メーカ AMI
バス チップセットメーカ Intel
チップセット名 E7501
FSB周波数 533MHz
システムバス幅 データ部 64bit
アドレス部 32bit
メモリバス幅 64bit
I/Oバス幅 PCI: 32bit,PCI-X: 64bit
ビデオ 実装形式 オンボード
チップメーカ ATI
チップ型式 Rage XL
ビデオRAM容量 8MB
解像度 (表示色) 640×480 (1677万色)
800×600 (1677万色)
1024×768 (1677万色)
1280×1024 (1677万色)
ストレージ FDD 3.5"(2モード) × 1
CD-ROMドライブ トレイロード型 × 1(20倍速以上, 最大48倍速)
HDD 標準 オプション
最大 SCSI: 879GB (146.5GB × 6)
ホットプラグ対応
ディスクアレイ オプション
ネットワーク 実装形式 オンボード
インタフェース 1000BASE-T × 1,100BASE-TX × 1
最大伝送速度 1000/100/10Mbps
チップメーカ Intel
チップ型式 82540EM/82550PM
AFT/ALB (On Board 同士のみ) -
IDE 実装形式 オンボード
インタフェース Ultra ATA100
バス形式 PCI
SCSI 実装形式 オンボード
バス形式 PCI
チャネル数 1
チップメーカ Adaptec
チップ型式 AIC-7901
インタフェース Ultra 320 SCSI × 1
拡張ベイ デバイスベイ (5.25") 3 *3 *4
デバイスベイ (3.5") -
ディスクベイ (3.5") 1"ハイト ×6
拡張スロット *A 64bit/133MHz PCI-X (3.3V) -
64bit/100MHz PCI-X (3.3V) フルサイズ × 4
64bit/66MHz PCI (3.3V) -
64bit/33MHz PCI (3.3V) -
32bit/33MHz PCI (5V) フルサイズ × 2
PCI-X規格 PCI-X 1.0
PCI規格 PCI 2.2
AGP -
入力装置 キーボード 109 型キーボード
マウス 2 ボタンマウス
外部インタフェース *B シリアルポート D-sub 9ピン × 2
パラレルポート D-sub 25ピン × 1
ディスプレイ ミニD-sub 15ピン(アナログRGB) × 1
SCSI -
ネットワーク RJ-45 × 2
キーボードポート ミニDIN 6ピン × 1
マウスポート ミニDIN 6ピン × 1
USBポート Aシリーズ4ピン × 3 (Ver1.1)
ICMBポート -
その他 -
規格/認定 VCCI Class-A, WHQL
サーバ管理機能 ESMPRO/ServerManager,ServerAgent
筐体デザイン ミドルタワー
外形寸法 (W × D × H) 292.1mm *5 × 681mm × 453mm
質量 (最大) 20kg (35kg) 19kg (35kg)
電源 電源モジュール 450W電源 × 1 500W電源 × 1 (最大2)
冗長機能 不可 オプション
ホットスワップ対応 不可
電圧 AC100±10%
周波数 50/60±1Hz
コンセント形状 並行二極アース付
発熱量 1548kJ/h 1674kJ/h
冷却ファン 冗長対応 可(オプション)
ホットスワップ対応 不可
最大消費電力 (皮相電力/有効電力) 440VA/430W 480VA/465W
エネルギー消費効率 0.024 (J区分) 0.025 (J区分) 0.021 (J区分)
環境条件 10〜35℃, 20〜80% (但し結露しない事)
サポートOS Microsoft Windows 2000 Server
Microsoft Windows 2000 Advanced Server
Microsoft Windows Server 2003, Standard Edition
Microsoft Windows Server 2003, Enterprise Edition

*1 命令キャッシュとしての「Execution Trace Cache」は12K μops (micro-operations)の容量、データキャッシュは8KBの容量
*2 標準実装のメモリを外した場合
*3 CD-ROMで1スロット占有
*4 5インチデバイスを最大2台まで増設可
(1スロット占有デバイス2台、または1スロット占有デバイス1台と2スロット占有デバイス1台)
*5 スタビライザを含む
*A 特に記述のないものはFull Height PCI
(搭載可能なボードの奥行きサイズについて)
Full Height PCI : フルサイズ = 312mmまで, ショートサイズ = 173.1mmまで
Low Profile PCI : MD1 = 119.9mmまで, MD2 = 167.6mmまで
*B 特に記述のないものは背面に実装
