| Express5800/110Ef
《製品型番》
 N8100-808 |
|
(注意)記載のスペックは予告無しに変更する場合があります。

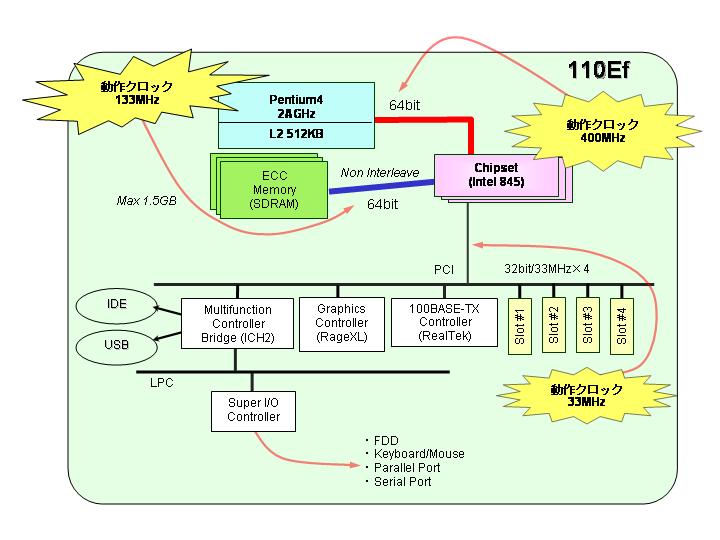

アーキテクチャ図はこちら
| モデル名 |
110Ef |
| ディスクレスモデル |
| 型番 |
N8100-808 |
| CPU |
メーカ |
Intel |
| 型式 |
Pentium4 Processor |
| クロック周波数 |
2AGHz |
| 実装個数 |
標準 |
1 |
| 最大 |
1 |
| CPUパッケージ/ソケット |
FC-PGA2/mPGA478B socket |
| ハイパー・スレッディング・テクノロジ |
- |
| 冷却方法 |
ヒートシンク |
| キャッシュメモリ
|
L1キャッシュ (/CPU) |
12K μops + 8KB *1 |
| L2キャッシュ (/CPU) |
512KB |
| メモリ |
容量 |
標準 |
128MB |
| 最大 |
1.5GB (512MB × 3) |
| 増設単位 |
1 |
| 増設機会 |
2 |
| スロット数 |
3 |
| メモリアクセス方式 |
Non Interleave |
| 誤り検出・訂正 |
ECC |
| メモリモジュール |
PC133 SDRAM DIMM |
| ピン数 |
168ピン |
| 動作クロック |
133MHz |
| 駆動電圧 |
3.3V |
| バッファ |
無 |
| BIOS |
メーカ |
Phoenix |
| バス |
チップセットメーカ |
Intel |
| チップセット名 |
845 MCH |
| FSB周波数 |
400MHz |
| システムバス幅 |
データ部 |
64bit |
| アドレス部 |
32bit |
| メモリバス幅 |
64bit |
| I/Oバス幅 |
PCI: 32bit |
| ビデオ |
実装形式 |
オンボード |
| チップメーカ |
AIT |
| チップ型式 |
Rage XL |
| ビデオRAM容量 |
8MB |
| 解像度 (表示色) |
640×480 (1677万色)
800×600 (1677万色)
1024×768 (1677万色)
1280×1024 (1677万色) |
| ストレージ |
FDD |
3.5"(2モード) × 1 |
| CD-ROMドライブ |
トレイロード型 × 1
(20倍速以上, 最大48倍速) *2 |
| HDD |
標準 |
オプション |
| 最大 |
IDE: 360GB
(120GB × 3) *3 *4
SCSI: 219.6GB (73.2GB × 3) *3 *5 |
| ホットプラグ対応 |
不可 |
| ディスクアレイ |
オプション (SCSI, IDE) |
| ネットワーク |
実装形式 |
オンボード |
| インタフェース |
100BASE-TX × 1 |
| 最大伝送速度 |
100/10Mbps |
| チップメーカ |
RealTek |
| チップ型式 |
RTL8139C |
| IDE |
実装形式 |
オンボード |
| インタフェース |
Ultra ATA100 |
| バス形式 |
PCI |
| SCSI |
実装形式 |
オプション |
| バス形式 |
- |
| チャネル数 |
- |
| チップメーカ |
- |
| チップ型式 |
- |
| インタフェース |
- |
| 拡張ベイ |
デバイスベイ (5.25") |
3 *6 |
| ディスクベイ (3.5") |
1"ハイト × 2 |
| 拡張スロット *A |
64bit/133MHz PCI-X (3.3V) |
- |
| 64bit/100MHz PCI-X (3.3V) |
- |
| 64bit/66MHz PCI (3.3V) |
- |
| 32bit/33MHz PCI (5V) |
フルサイズ × 3
ショートサイズ × 1 |
| AGP |
- |
| 入力装置 |
キーボード |
109 型キーボード |
| マウス |
2 ボタンマウス |
| 外部インタフェース *B |
シリアルポート |
D-sub 9ピン × 2 |
| パラレルポート |
D-sub 25ピン × 1 |
| ディスプレイ |
ミニD-sub 15ピン × 1 |
| SCSI |
- |
| ネットワーク |
RJ-45 × 1 |
| キーボードポート |
ミニDIN 6ピン × 1 |
| マウスポート |
ミニDIN 6ピン × 1 |
| USBポート |
Aシリーズ4ピン × 2
(Ver1.1) |
| ICMBポート |
- |
| その他 |
- |
| 規格/認定 |
VCCI Class-A, WHQL |
| サーバ管理機能 |
ESMPRO/Server Manager,Server Agent |
| 筐体デザイン |
マイクロタワー |
| 外形寸法 (W × D × H) |
200mm × 437mm × 351mm |
| 質量 (最大) |
10kg (15kg) |
| 電源 |
電源モジュール |
200W電源 × 1 |
| 冗長機能 |
不可 |
| ホットスワップ対応 |
不可 |
| 電圧 |
AC100±10% |
| 周波数 |
50/60±1Hz |
| コンセント形状 |
並行二極アース付 |
| 発熱量 |
594kJ/h |
| 冷却ファン |
冗長対応 |
不可 |
| ホットスワップ対応 |
不可 |
| 最大消費電力 (皮相電力/有効電力) |
275VA/220W |
| エネルギー消費効率 |
0.010 (K区分) |
| 環境条件 |
10〜35℃, 20〜80% (但し結露しない事) |
| サポートOS |
Microsoft Windows 2000 Server
Microsoft Windows NT Server 4.0 |
| *1 |
命令キャッシュとしての「Execution Trace Cache」は12K μops(micro-operations)の容量、データキャッシュは8KBの容量 |
| *2 |
IDE接続 |
| *3 |
「HDDデバイスベイ実装キット」をデバイスベイに実装することで、HDDを最大3個まで搭載可能 |
| *4 |
ディスクアレイコントローラ(IDE)使用時 |
| *5 |
SCSIコントローラ, ディスクアレイコントローラ使用時 |
| *6 |
CD-ROMで1スロット占有済 |
|
|
| *A |
特に記述のないものはFull Height PCI
(搭載可能なボードの奥行きサイズについて)
Full Height PCI : フルサイズ = 312mmまで, ショートサイズ = 173.1mmまで
Low Profile PCI : DM1 = 119.9mmまで, DM2 = 167.6mmまで |
| *B |
特に記述のないものは背面に実装 |
|
|
